A Mitsubishi CFD-t használ az egyenletes légáramlás és a helyiséghõmérséklet érdekében
2022-04-25 10:46:56
Kategória: Hirek
A Mitsubishi Electric új légáramlás-szabályozási technológiát fejlesztett ki, amely állítólag a légkondicionáló légáramlás és a hőmérséklet-eloszlás vizualizálásával és elemzésével az egész helyiségre kiterjedő optimális komfortérzetet biztosít.
A technológia előre jelzi a légáramlásokat és a hőmérsékletet egy helyiségben, hogy minimálisra csökkentse a túl erős légáramlás okozta egyenetlen hőmérsékletet és kellemetlen érzést. A Mitsubishi Electric azt állítja, hogy új megoldását várhatóan arra is felhasználja, hogy tanácsot adjon az épületek tulajdonosainak és tervezőinek, hogyan javítsák a beltéri elrendezéseket a nagyobb kényelem érdekében.
A beltéri légáramlást hagyományosan minden egyes légkondicionáló egység önállóan szabályozta a beépített érzékelők adatai alapján. A Mitsubishi érvelése szerint a helyiségek elrendezésétől és/vagy az egyes egységek helyzetétől függően előfordulhat, hogy a légáramlás nem éri el az olyan területeket, mint például a sarkok. Emellett a szomszédos egységek működése megzavarhatja a tervezett légáramlást.
A Mitsubishi Electric új technológiája a helyiség és a légkondicionáló rendszer elrendezésére vonatkozó információk felhasználásával 3D modelleket hoz létre, valamint a légáramlást és a hőmérséklet-eloszlást CFD-elemzéssel előre jelzi, hogy különböző feltételeket, többek között a légáramlási szögeket/térfogatokat és a hőfokokat tesztelje. A CFD-elemzés eredményei alapján a technológia kiválasztja a legideálisabb feltételeket, és vezérli a légkondicionáló rendszer tényleges működését.

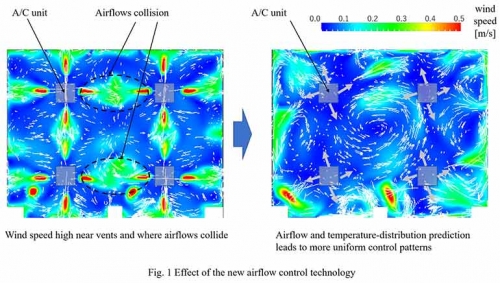

Ennek eredményeképpen a technológia lehetővé teszi a légáramlás optimalizálását, még akkor is, ha több légkondicionáló egység működik ugyanabban a helyiségben. A légáramlás-elemzés lehetővé teszi az összetett légáramlás- és hőmérséklet-eloszlás előrejelzését, amely alapján meghatározható az ideális légáramlási mennyiség és irány, amely az egész helyiségre kiterjedő komfort maximalizálásához szükséges, beleértve a padlóhoz közeli és az akadályok mögötti tereket is. Az átlós légáramlatok közötti ütközések elkerülhetők, és a légkondicionált levegő viszonylag egyenletesen jut el a helyiség minden sarkába.
Az ablakok melletti területeken, ahol a padlóhőmérséklet az ablakokon keresztül beáramló hideg levegő miatt csak hosszú idő után emelkedik, a padló felett 0,1 és 1,7 m között a hőmérsékletkülönbség legalább 3°C-kal történő csökkentéséhez szükséges idő mindössze 3 percre csökkent, szemben a hagyományos 163 perccel. Ezt a Mitsubishi Electric által a japán Kamakurában, a SUSTIE-nél, a nettó nulla energiafelhasználású épülettechnológiát bemutató létesítményében végzett tesztek is megerősítették.
A légáramlás elemzéséhez szükséges adatokat, például a falak, padlók, oszlopok és klímaberendezések helyét a BIM-adatokból nyerik ki a 3D modellek létrehozásához. A légáramlás-elemzés a különböző bútorokat, beltéri egységeket és szellőztetőrendszerek elrendezését tartalmazó modellek virtuális tesztelésével történik a légáramlás, a hőmérséklet-eloszlás és a szellőzés hatásainak szemléltetése érdekében. A helyiségek, beltéri egységek és szellőzőrendszerek elrendezései könnyen megváltoztathatók a képernyőn, és az egyes Mitsubishi Electric klímaberendezések modellszámai egy adatbázisból megadhatók. A különböző minták eredményei összehasonlíthatók a légáramlási animációk és a hőmérsékleti kontúrok, a CO2-koncentráció szintjeinek és a szellőzőnyílásokból a levegő meghatározott területekhez való eljutásához szükséges időnek a színkódolt diagramjai segítségével.
Az új technológia részleteit április 21-én jelentették be az 55. japán közös klíma- és hűtéstechnikai konferencián, a Tokiói Tengerészeti Tudományos és Technológiai Egyetem Etchujima Campusán.
A technológia előre jelzi a légáramlásokat és a hőmérsékletet egy helyiségben, hogy minimálisra csökkentse a túl erős légáramlás okozta egyenetlen hőmérsékletet és kellemetlen érzést. A Mitsubishi Electric azt állítja, hogy új megoldását várhatóan arra is felhasználja, hogy tanácsot adjon az épületek tulajdonosainak és tervezőinek, hogyan javítsák a beltéri elrendezéseket a nagyobb kényelem érdekében.
A beltéri légáramlást hagyományosan minden egyes légkondicionáló egység önállóan szabályozta a beépített érzékelők adatai alapján. A Mitsubishi érvelése szerint a helyiségek elrendezésétől és/vagy az egyes egységek helyzetétől függően előfordulhat, hogy a légáramlás nem éri el az olyan területeket, mint például a sarkok. Emellett a szomszédos egységek működése megzavarhatja a tervezett légáramlást.
A Mitsubishi Electric új technológiája a helyiség és a légkondicionáló rendszer elrendezésére vonatkozó információk felhasználásával 3D modelleket hoz létre, valamint a légáramlást és a hőmérséklet-eloszlást CFD-elemzéssel előre jelzi, hogy különböző feltételeket, többek között a légáramlási szögeket/térfogatokat és a hőfokokat tesztelje. A CFD-elemzés eredményei alapján a technológia kiválasztja a legideálisabb feltételeket, és vezérli a légkondicionáló rendszer tényleges működését.
Ennek eredményeképpen a technológia lehetővé teszi a légáramlás optimalizálását, még akkor is, ha több légkondicionáló egység működik ugyanabban a helyiségben. A légáramlás-elemzés lehetővé teszi az összetett légáramlás- és hőmérséklet-eloszlás előrejelzését, amely alapján meghatározható az ideális légáramlási mennyiség és irány, amely az egész helyiségre kiterjedő komfort maximalizálásához szükséges, beleértve a padlóhoz közeli és az akadályok mögötti tereket is. Az átlós légáramlatok közötti ütközések elkerülhetők, és a légkondicionált levegő viszonylag egyenletesen jut el a helyiség minden sarkába.
Az ablakok melletti területeken, ahol a padlóhőmérséklet az ablakokon keresztül beáramló hideg levegő miatt csak hosszú idő után emelkedik, a padló felett 0,1 és 1,7 m között a hőmérsékletkülönbség legalább 3°C-kal történő csökkentéséhez szükséges idő mindössze 3 percre csökkent, szemben a hagyományos 163 perccel. Ezt a Mitsubishi Electric által a japán Kamakurában, a SUSTIE-nél, a nettó nulla energiafelhasználású épülettechnológiát bemutató létesítményében végzett tesztek is megerősítették.
A légáramlás elemzéséhez szükséges adatokat, például a falak, padlók, oszlopok és klímaberendezések helyét a BIM-adatokból nyerik ki a 3D modellek létrehozásához. A légáramlás-elemzés a különböző bútorokat, beltéri egységeket és szellőztetőrendszerek elrendezését tartalmazó modellek virtuális tesztelésével történik a légáramlás, a hőmérséklet-eloszlás és a szellőzés hatásainak szemléltetése érdekében. A helyiségek, beltéri egységek és szellőzőrendszerek elrendezései könnyen megváltoztathatók a képernyőn, és az egyes Mitsubishi Electric klímaberendezések modellszámai egy adatbázisból megadhatók. A különböző minták eredményei összehasonlíthatók a légáramlási animációk és a hőmérsékleti kontúrok, a CO2-koncentráció szintjeinek és a szellőzőnyílásokból a levegő meghatározott területekhez való eljutásához szükséges időnek a színkódolt diagramjai segítségével.
Az új technológia részleteit április 21-én jelentették be az 55. japán közös klíma- és hűtéstechnikai konferencián, a Tokiói Tengerészeti Tudományos és Technológiai Egyetem Etchujima Campusán.
